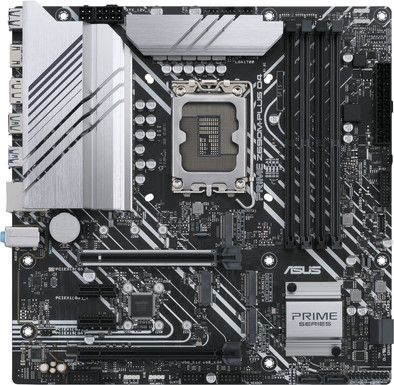

Asus PRIME Z690M-PLUS D4
Nie mehr lieferbar
Alternativen hierneben ansehen
Alternativen hierneben ansehen
Laut unseres Motherboard-Beratungsprofis
Hinweis:Dieses Motherboard funktioniert nur mit Intel-Prozessoren der 12. Generation, mit einem Sockel 1700.
Mit dem Asus PRIME Z690M-PLUS D4 betrittst du die nächste Generation für PC-Gaming. Dieses Mini-ATX-Motherboard ist mit dem Sockel LGA1700 für Intel-Prozessoren der 12. Generation und deinem jetzigen DDR4 RAM ausgestattet. Auf diese Weise kannst du die Power deiner neuen CPU mit deinen gegenwärtigen RAM-Modulen kombinieren, das Ganze zusammen mit PCIe 5.0-Steckplätzen. Baue dir mit den 4 verfügbaren DDR4-RAM-Steckplätzen einen Arbeitsspeicher von mindestens 128 Gigabyte auf, der genügend Leistung für intensives Multitasking bietet. Zusätzlich stehen dir drei M.2 PCIe 4.0-Steckplätze zur Verfügung, die einen blitzschnellen Speicherplatz schaffen. Für andere Komponenten steht dir ein PCIe 5.0-Steckplatz auf der CPU zur Verfügung. So hast du immer einen funktionierenden Steckplatz, auch wenn du keine PCIe 5.0-Komponente hast. Die zahlreichen Kühlkörper und Wärmeleitpads sorgen für eine gute Ableitung von heißer und warmer Luft, sodass deine Komponenten gut gekühlt bleiben. Für deine Internetverbindung kannst du über den LAN-Anschluss bis zu 2,5 Gbit/s erreichen, sodass du dich immer auf eine schnelle Internetverbindung verlassen kannst. Darüber hinaus bietet dieses Motherboard diverse Anschlüsse für eine schnelle Verbindung von deinem PC mit Zubehör. So ist das Shield mit einem USB-C-3.2-Anschluss sowie mehreren Standard-USB-A-Anschlüssen ausgestattet. Du hast also die Qual der Wahl, wenn du viel Zubehör anschließen möchtest.
Sockel (CPU) | 1700 (12. Gen. Intel), 1700 (13. Gen. Intel) | |
|---|---|---|
Chipset Motherboard | Intel Z690 | |
Formfaktor (Motherboards) | Micro-ATX | |
Anzahl der RAM-Steckplätze | 4 | |
Anzahl der M.2-Anschlüsse | 3 | |
PCI Express x16-Steckplätze | 2 | |
WLAN | ||
Übertaktungsunterstützung |
5 Sterne
0
4 Sterne
0
3 Sterne
1
2 Sterne
0
1 Stern
0
Vor Ort als geeignet für Intel CPUs der 13. Generation (Raptor Lake) gelistet. Nach dem Bau mit einem i5 13600 bootet das Board nicht, nicht einmal POST. Es stellt sich heraus, dass man zunächst eine CPU der 12. Generation einbauen, alles mounten, booten und einen Firmware-Flash durchführen muss. Danach funktioniert anscheinend 13 gen, wenn man alles umgebaut hat. Eine Verschwendung von Mühe, Verschleiß und Wärmeleitpaste. Habe das Board zurück geschickt und ein MSI Board gekauft.
Hans
15. Februar 2023
Automatisch übersetzt aus der Sprache: Deutsch
Artikelnummer | 907473 |
|---|---|
Herstellercode | 90MB18Q0-M0EAY0 |
Marke | ASUS |
Garantie | 2 Jahre |
Garantietyp | Über Coolblue |
Kompatibel mit Windows-Version | Windows 10, Windows 11 | |
|---|---|---|
Geeignete Gehäuse | Full Tower, Mid Tower, Mini-Tower | |
Formfaktor (Motherboards) | Micro-ATX |
Hersteller Chipset | Intel | |
|---|---|---|
Chipset Motherboard | Intel Z690 | |
Sockel (CPU) | 1700 (12. Gen. Intel), 1700 (13. Gen. Intel) | |
Übertaktungsunterstützung | ||
Chipset Kühler (Motherboard) | Passiv |
Anzahl der RAM-Steckplätze | 4 | |
|---|---|---|
Speichertyp | DDR4 | |
Speichertaktrate | 2133 MHz | |
Maximale Speichergeschwindigkeit | 5333 MHz | |
Maximaler interner Speicher | 128 GB | |
Anzahl Speicherkanäle | Dual Channel (2) |
PCI Express x1-Steckplätze | 2 | |
|---|---|---|
Version PCIe x1 Steckplätze | PCIe 3.0 | |
PCI Express x16-Steckplätze | 2 | |
Anzahl der PCIe 5.0 (x16/x16) Anschlüsse | 1 | |
Anzahl der PCIe 4.0 (x16/x4) Anschlüsse | 1 |
Unterstützte M.2 SSD-Formate | 22 x 80 mm | |
|---|---|---|
Anzahl der M.2-Anschlüsse | 3 | |
Anzahl gekühlter M.2-SSD-Steckplätze | 0 | |
Anzahl der M-key (PCIe 4.0 + SATA III) Steckplätze | 1 | |
Anzahl der M-key (PCIe 4.0) Steckplätze | 2 | |
Anzahl der SATA-Anschlüsse | 4 |
WLAN | ||
|---|---|---|
Bluetooth |
DisplayPort-Anschluss | |
|---|---|
Anzahl Standardbuchsen DisplayPort 1.4 | 1 |
HDMI-Anschluss | |
Anzahl HDMI-Typ-A-2.1-Anschlussbuchsen | 1 |
Thunderbolt-Anschluss | |
DVI-Anschluss | |
VGA-Anschluss |
USB-C-Ports Back Panel | |
|---|---|
USB-A-Ports Back Panel | |
Anzahl der USB-A 2.0 (480 Mbit/s) Anschlüsse Rückseite | 2 |
Kopfhöreranschluss | ||
|---|---|---|
Mikrofonanschluss | ||
Anzahl Mikrofonanschlüsse | 1 | |
Ethernet-Ports | ||
Anzahl der 1 Gbps Ethernet-Ports | 1 | |
Digitaler optischer Anschluss | ||
Audio-Prozessor | Realtek Audio Codec |
Lüfteranschlüsse | |
|---|---|
Anzahl der 4-Pin-CPU-Lüfteranschlüsse | 1 |
Anzahl der 4-Pin-CPU-Header optional | 1 |
Anzahl der 4-Pin-Lüfteranschlüsse | 3 |
Anzahl der 4-Pin-Header für CPU-Wasserkühlungslüfter | 1 |
Stromanschlusstyp fürs Motherboard | 24-Pin ATX-Anschluss |
RGB-Header | |
Anzahl der RGB-Header | 4 |
USB-Header auf dem Motherboard | |
Anzahl der USB 2.0 (480 Mbit/s) Header auf dem Motherboard | 2 |
USB-A-Anschlüsse auf dem Motherboard | 0 |
|---|---|
BIOS-Flash-Taste auf dem Motherboard | |
Clear CMOS-Taste auf dem Motherboard | |
Power-Taste auf dem Motherboard |
RGB-Beleuchtung | ||
|---|---|---|
Jede Zone separat beleuchtet |
