Wie installiere ich die BlueBuilt schwenkbare Wandhalterung 48-75 Zoll?
Mit der BlueBuilt-Wandhalterung 48-75 Zoll möchtest du deinen Fernseher schwenkbar an der Wand aufhängen. Auf dieser Seite liest du Schritt für Schritt, wie das geht.
Bevor du loslegst
| Geschätzte Montagezeit | 45 Minuten |
|---|---|
| Empfohlene Personenzahl | |
| Geeignete Oberfläche | Vollziegel oder Vollbeton |
| Vor dem Bohren | Überprüfe mit dem Leitungssucher, dass sich keine Kabel oder Rohre hinter der Wand befinden |
Was benötigst du?
In der Packung
- Beutel mit Schrauben und Dübeln für die Wand
- Beutel mit Schrauben
- Ringe und Distanzstücke
- TV-Rahmen
- Wandhalterung
- Zwischenbaurahmen
- Schablone
- Schraubenschlüssel, Inbusschlüssel
- Klettverschluss für die Kabel
Was solltest du selbst mitbringen?
- Kreuzschlitzschraubendreher
- Leitungssucher
- 5-Millimeter-Bohrer
- 12-Millimeter-Bohrer
- Bleistift
- Rollmaßband
- Hammer
- Bohrhammer oder Betonbohrer
- Eine Tasse Kaffee
Schritt 1: Rahmen platzieren
Lege deinen Fernseher auf eine Decke und platziere die TV-Rahmen (4) auf deinem Fernseher, wie auf dem Foto gezeigt. Suche aus Tüte M-A bis M-H (2) heraus, welche Schraube auf deinen Fernseher passt. Du benötigst nur 1 Satz.

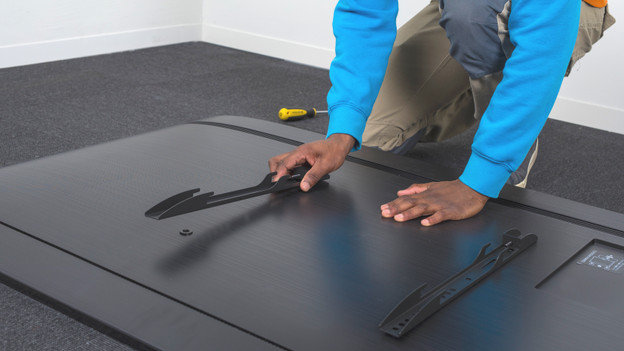

Schritt 2: Rahmen montieren
Schraube den Rahmen an den Fernseher. Platz übrig? Scheibe M-I (3) oder Distanzstück M-J oder M-K (3) dazwischen legen.
Schritt 3: Abzeichnen
Bringe ein Kreuz an der Wand an, wo die Mitte deines Fernsehers sein sollte. Lege die Schablone (7) an die Wand und markiere 4 Bohrlöcher mit der Wasserwaage M-L (3).
Schritt 4: Bohren
Bohre besonders genau, indem du zuerst den 5-Millimeter-Bohrer und dann den 12-Millimeter-Bohrer verwendest. Bohre so tief wie die Schrauben (W-A) (1) lang sind. Dübel (W-B) (1) einschlagen.
Schritt 5: Montiere den Zwischenbaurahmen
Schiebe die 2 losen Teile (6) in den Zwischenbaurahmen. Verwende die kleinen Schrauben und ziehe sie mit dem Inbusschlüssel fest.
Schritt 6: Aufhängen der Wandhalterung
Schraube die Wandhalterung mit den dazwischenliegenden Ringen W-C (3) waagrecht an die Wand. Schraube dann den Zwischenbaurahmen waagerecht an der Wandhalterung fest.
Schritt 7: Den Fernseher aufhängen
Hebe den Fernseher mit 2 Personen an und hake ihn am Zwischenbaurahmen ein.
Ziehe die Schrauben an der Unterseite der Halterung fest, um den Fernseher zu befestigen.

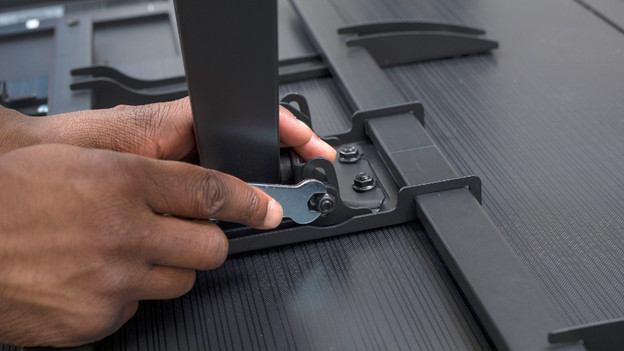

Schritt 8: Halterung neigen
Neige die Halterung in die gewünschte Position und ziehe sie mit dem Schraubenschlüssel fest.
Fertig! Gib dir selbst einen Klopfer auf die Schulter, schalte den Fernseher ein und lasse dich auf die Couch fallen.
