Wie installiere ich die BlueBuilt Schwenkbare Wandhalterung 32-43 Zoll?
Mit der BlueBuilt-Wandhalterung 32-43 Zoll möchtest du deinen Fernseher schwenkbar an der Wand aufhängen. Auf dieser Seite liest du Schritt für Schritt, wie das geht.
Bevor du loslegst
| Geschätzte Montagezeit | 45 Minuten |
|---|---|
| Empfohlene Personenzahl | |
| Geeignete Oberfläche | Vollziegel oder Vollbeton |
| Vor dem Bohren | Überprüfe mit dem Leitungssucher, dass sich keine Kabel oder Rohre hinter der Wand befinden |

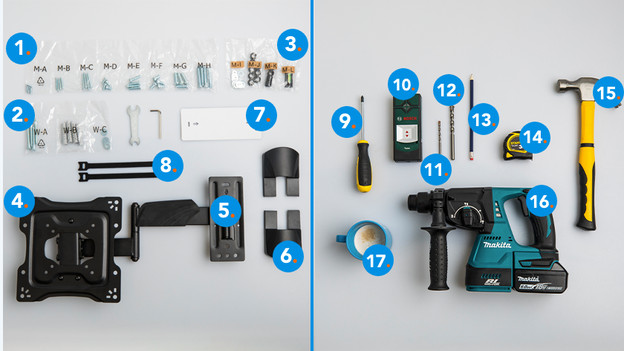

Was benötigst du?
In der Packung
- Beutel mit Schrauben
- Schrauben und Dübel für die Wand
- Ringe und Distanzstücke
- TV-Rahmen
- Wandhalterung
- Abdeckkappen
- Mal
- Klettverschluss für die Kabel
Was solltest du selbst mitbringen?
- Kreuzschlitzschraubendreher
- Leitungssucher
- 5-Millimeter-Bohrer
- 10-Millimeter-Bohrer
- Bleistift
- Rollmaßband
- Hammer
- Bohrhammer oder Betonbohrer
- Eine Tasse Kaffee

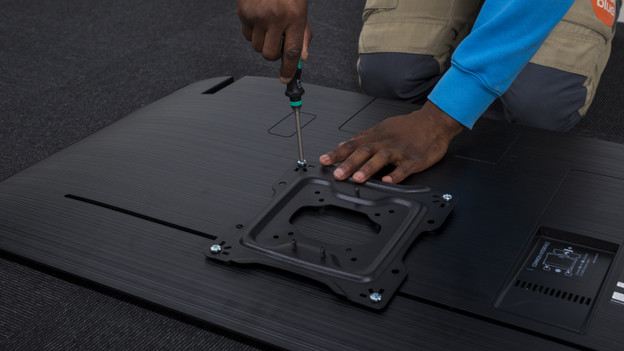

Schritt 1: TV-Rahmen abschrauben
Schraube den TV-Rahmen mit dem Schraubenschlüssel vom Arm ab. Platziere den TV-Rahmen (4) wie auf dem Foto gezeigt an deinem Fernseher. Finde anhand der Tüte M-A bis M-H (1) heraus, welche Schrauben zu deinem Fernseher passen. Du brauchst nur 1 Satz. Schraube den Rahmen an den Fernseher.
Platz übrig? Unterlegscheibe (M-I) (3) oder Distanzstück (M-J oder M-K) (3) dazwischen platzieren.

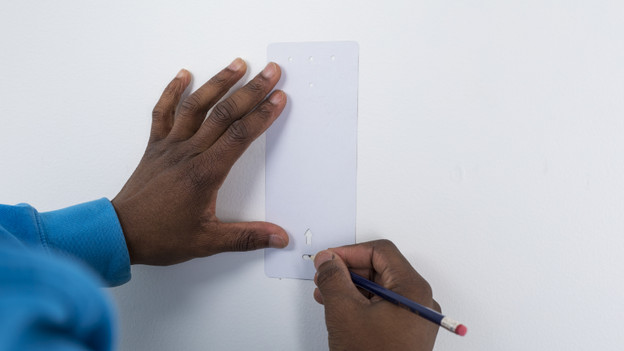

Schritt 2: Anzeichnen
Bringe ein Kreuz an der Wand an, wo die Mitte deines Fernsehers sein sollte. Lege die Schablone (7) an die Wand und markiere 4 Bohrlöcher mit der Wasserwaage (M-L).

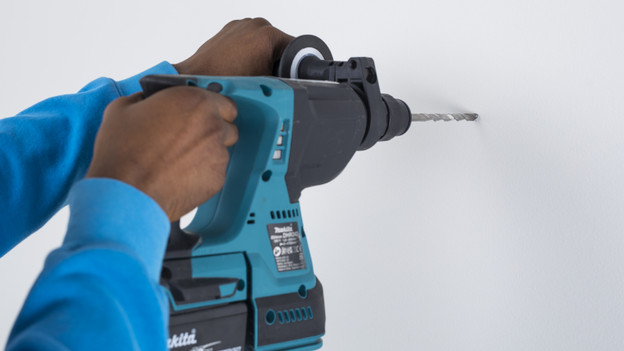

3. Schritt: Bohren
Bohre besonders genau, indem du zuerst den 5-Millimeter-Bohrer und dann den 10-Millimeter-Bohrer verwendest. Bohre so tief wie die Schrauben (W-A) (2) lang sind. Dübel (W-B) (2) einschlagen.

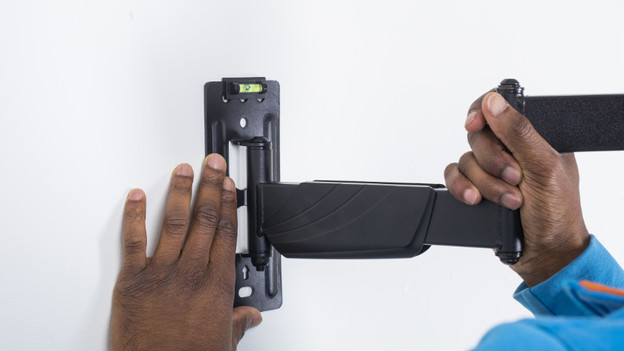

Schritt 4: Halterung montieren
Schraube die Wandhalterung waagerecht an die Wand. Klicke die Abdeckkappen (6) auf die Wandhalterung.

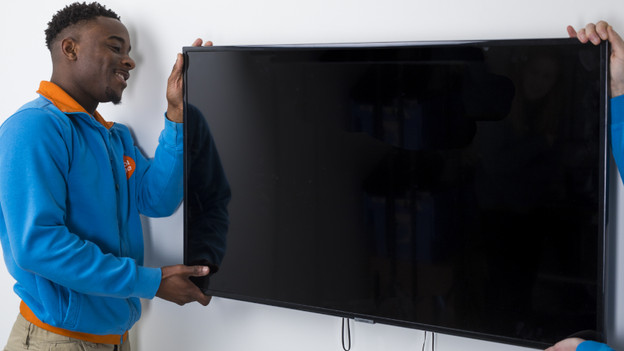

Schritt 5: Den Fernseher aufhängen
Hebe den Fernseher mit 2 Personen an. Hake den TV-Rahmen in den Arm der Halterung ein.

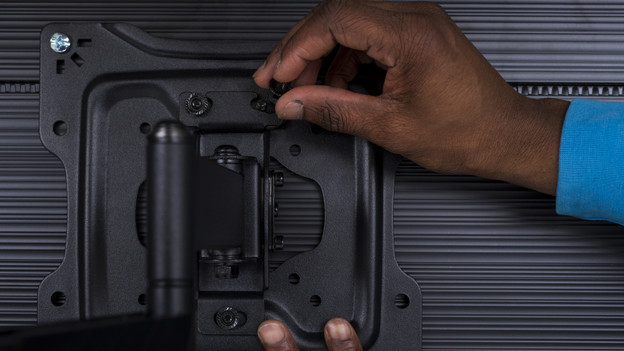

Schritt 6: Sichern des Fernsehers
Befestige den Fernseher mit den kleinen schwarzen Schrauben, die du in Schritt 1 gelöst hast. Kippe die Halterung in die gewünschte Position und ziehe sie mit dem Inbusschlüssel fest.
